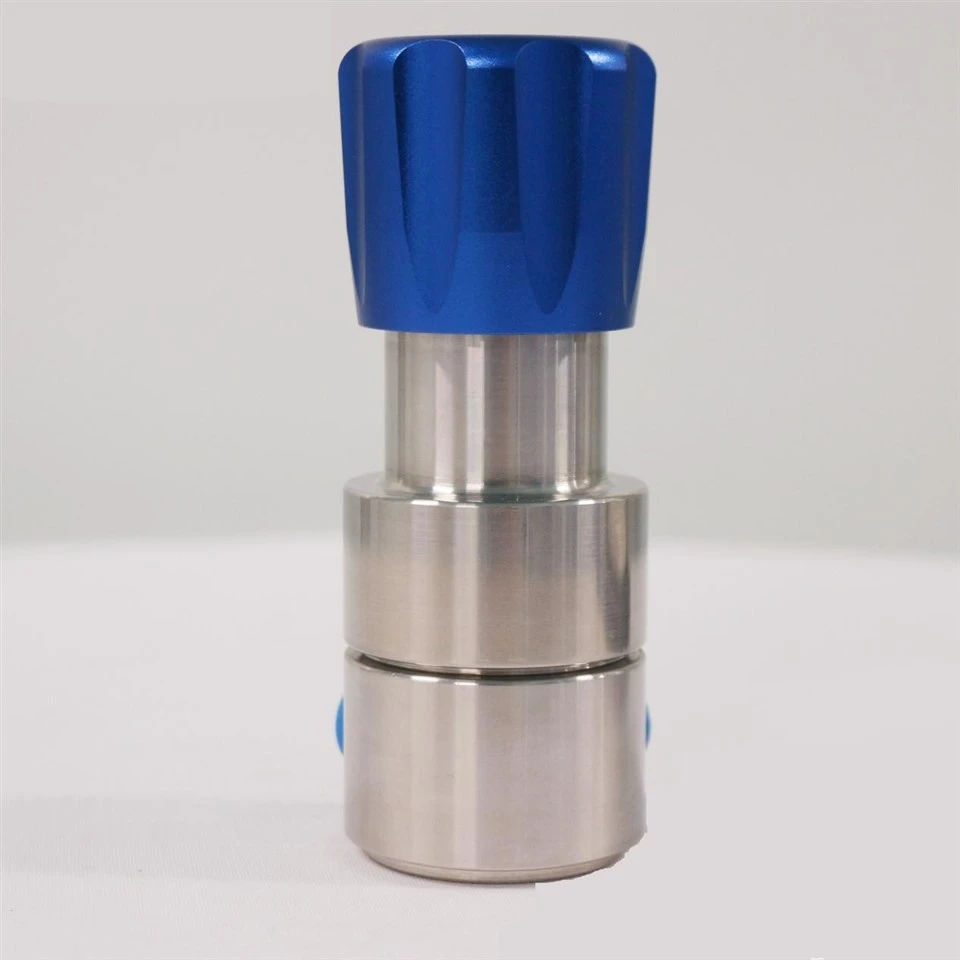

Regulator pritiska linije

Jednostavno rečeno, to je "otpremnitenik" postavljen na plinovod na plin koji korača visokotlačnim plinom u fazama na sigurnu razinu, sprečavajući razlike pritiska koje mogu oštetiti opremu.

Značajke:

• Višestepeni pritisak redukcija: Regulator prvog faze radi grubo smanjenje pritiska, a regulator pritiska pruža fini pritisak, čineći smanjenje pritiska glatkijim.
• Opcije karoserije sa četiri rupe: Fleksibilna sučelja (npr. Ulaz, utičnicu, manometar, ublažavajući port), olakšavajući se lako povezivanjem na cjevovode i senzore.
• Visoko do niskog pritiska: Može umanjiti ulazni pritisak iz do 100 bara do izlaznih pritisaka čak 50 bara (specifične granice ovise o modelu).

Analogija: Zamislite kao da su to koraci na stubištu. Gas visokog pritiska prvo uzima "korak prema dolje" sa prvostupanjskim regulatorom, a zatim se postepeno stabilizira regulatorom pritiska kako bi se izbjegao "nagli pad" jednostepenog smanjenja.

Osnovna svrha: Smanjenje glatkog pritiska + Eliminacija razlike pritiska, idealno za plinske sisteme visokog pritiska.

Koraci:

• Koristite sa prvostupanjskim regulatorom:

Prvo, koristite prvostupanjski regulator za smanjenje visokog pritiska iz plinskog cilindra ili kompresora (npr. Od 200 bara do 80 bara).
Zatim, regulator pritiska dodatno smanjuje pritisak na krajnji željeni nivo (npr., 30 bara), sprečavajući šok jednostepenog smanjenja.

• Povežite se na upravljački sistem:

Upotrijebite četiri sučelja za povezivanje senzora pritiska, magnetni ventili i ostale komponente. Sustav može raditi sa PLC-om ili kontrolerom za automatsko podešavanje tlaka i alarm u slučaju nenormalnih uvjeta.

• Instalirajte u cjevovodu:

Instaliran je direktno u plinovodu. Provjerite je li smjer sučelja tačan (strelica označava smjer protoka plina).

• Uobičajene aplikacije: Laboratorijski sustavi za opskrbu plinom, industrijska pneumatska oprema, plinski transportni plinski plinovi.

Prednosti:

• Razlika s malom pritiskom: Dvostepeni smanjenje pritiska rezultira manjim fluktuacijama pritiska i dužim vezom opreme.
• Fleksibilna ekspanzija: Četiri sučelja omogućavaju jednostavnu integraciju s instrumentima ili uređajima za ublažavanje, omogućavajući nadogradnju sistema.
• Sigurnost: Sprječava isključenje opreme od "eksplozije" zbog neuspjeha u jednostepenoj redukciji.

Izdanje 1: Fluktuacije tlaka nakon smanjenja

• Prouzrokovati: Nestabilni izlaz iz prvostupanjskog regulatora, labav proljeća u regulatoru pritiska ili fluktuirajući pritisak izvora plina.
• Rešenje: Provjerite postavku regulatora prvog faze, zategnite vijak za podešavanje ili dodajte rezervoar za stabilizaciju tlaka.

Pitanje 2: Propuštanje plina na sučeljima (posebno tijelo sa četiri rupe)

• Prouzrokovati: Istrošena brtva ili neusklađivanje za brtvljenje tokom zatezanja.
• Rešenje: Zamijenite brtvenu brtvu, poravnajte niti i zategnite polako.

Pitanje 3: Izlazni pritisak ne može doći do 50 bara

• Prouzrokovati: Nedovoljan ulaznim pritiskom, netačan regulator modela (npr. Odabran model niskog pritiska).
• Rešenje: Osigurajte da je pritisak izvora plina veći ili jednak 100 bara, a kontaktirajte proizvođača da biste zamijenili modele ako je potrebno.

Pitanje 4: Ventil zaglavio otpada

• Prouzrokovati: Kontaminanti za hrđu ili ulje koji ulaze u regulator iz cjevovoda.
• Rešenje: Instalirajte filter na ulazu i redovno očistite ventil.

Regulator tlačnog tlaka je "meka stanica za pod pritisak" za plin, radeći sa prvostupanjskim regulatorom i upravljačkim sistemom kako bi se osiguralo plin visokog pritiska "lagano."
Zapamtite: Ne prelazite 100 bara za ulaz i zadržite izlazni tlak ispod 50 bara. Prilikom odabira modela jednostavno pitajte proizvođača: "Treba mi 4- tijelo rupa, 100 bara u XX bara - možete li se slagati?"
